对于罐直径不超过3000mm的卧罐，一般只需要测9-15点的数据，通过专用计算软件，输人测量数据

计算，即可打印出容积表。
2专用汽车油罐车编制检定容积表

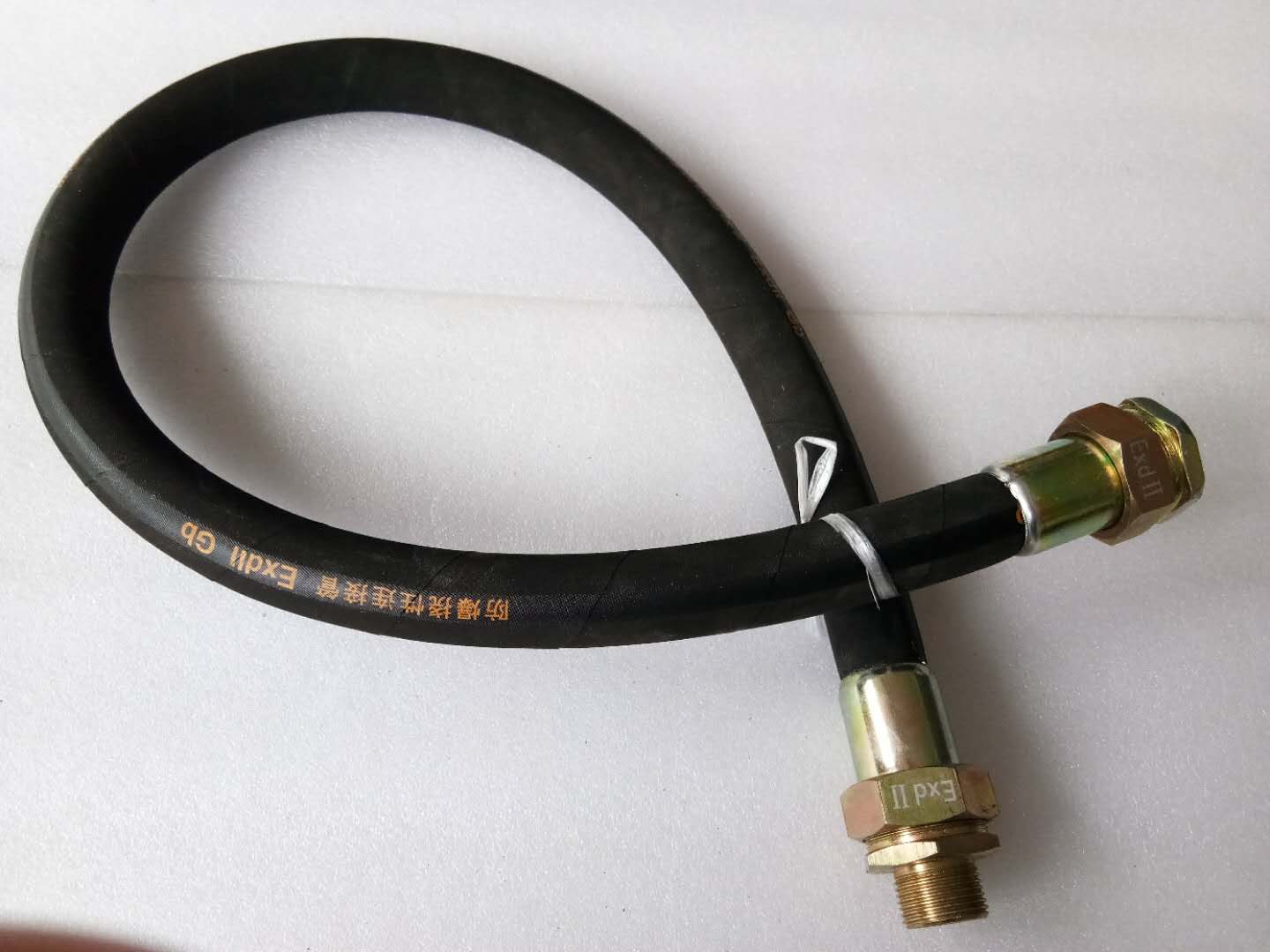

产品：防爆挠性连接管

型号：BNG/NGd

性能：防爆防水防尘防腐

用途：穿电线，保护电缆电线

材质：橡胶黑管、钢丝编织管、不锈钢
软管
内径：DN15、DN20、DN25至DN125
长度：0.3米、0.5米、0.7米、1米、1.5米、2米至几百米


(1)编制检定工艺。专用汽车油罐车编制检定卧式油罐容积表由专用汽车油罐和管道系统组成，其工艺

流程所示。检测专用油罐车水平调节卧式通专用汽车油罐车编制检定容积表工艺
(2)容积表编制检定。
①把50m左右的经过检定的油罐车罐体部分硬支起并且调水平。
②将注油油管延伸到油罐底部，通过油罐车向卧式油罐注油，每次注油前后各测量一次罐内油高。取四

个玻璃液位平均值高度，根据油罐车容量表放油前后差值计算出放人卧式油道内的油品体积;测量油品

温度，并记录数据，按下式计算其注人卧式油罐内油品体积。
V= Vg[1 +β(T- 20)](4- 6)式中符号同前。
③待卧式油罐内油面平稳后，用测深钢卷尺测油品实高值、两次高度测量值之差不超过Imm并记录。
④在标准容量安全高度范围内测量，每次液位高不超过200mm。
⑤使用专用软件，将测量计算数据输人、即可打印出容量表。
3.大流量电脑抽油机(高精度标准流量计)编制检定容积表(1)编制检定工艺。大流量电脑抽油机(高精度

标准流量计)编制检金定容积表工艺如图4- 24所示。由储油容器、拉油包和管道系统组设0O外式治湖
四4-2高精发有市流夏计城制校定容积表工艺流
(2)容积表编制检定。
①将注油管廷种武法建底萍、油面由下平稳向上增加尽量避免油面波动。
②在计量口处插人带传感器时液位议。接触到计量点位置将信号线引人室内与计算机连接。排油量传感

信号引人室内与计算机连接。
③抽油机通过流量讨问油罐内注油流速约160 ~ 200L min
④每次注人油位高度尽量低于10Omm软件设定停止高度为总高的95%).注人量尽量达到停止高度。
⑤按照操作程序开启抽油机电源。进人系统后，点击“油罐~菜单、按菜单提示退步操车。
⑥保证储罐内油量满足被测卧式油罐总容量的需求，检测可连续进行。
⑦由计算机自动记录注人油量和对应的液面高度，通过专用软件自动生成容量表、请存。并打印。
通过以上三种方法检测。使用标准流量计法操作简单，成本较低，容积表准确可事。
