防爆填料函广泛应用于石油、化工等工业生产中，现有的填料函多为压入式结构，其是将填料直接装入内腔里，并通过螺栓将填料压实在内腔中，进而达到密封的目的，但是在填料的过程中很难保证内腔内的填料均匀且无缝隙，而若内腔内部出现空隙则会导致填料手里不均匀，使填料变形进而影响填料的使用寿命;而且填料函的使用环境较为复杂，其中高温和腐蚀性介质都会影对其使用寿命，若长时间处于高温状态或者受到腐蚀性介质的污染，都会极大的缩短填料的使用寿命。
技术实现要素：
本实用新型对于上述现有技术的不足，提供了一种防爆填料函。
本实用新型的防爆填料函，是由压板、函体和扣盖构成，所述的函体的顶部螺纹连接压板，压板的底部压紧防腐内套，防腐内套的内壁的上部设有填料，填料的下方设有弹簧，弹簧的顶部和底部分别与填料和扣盖相抵，扣盖螺纹连接与函体的底部，防腐内套的底部与扣盖相抵，函体和防腐内套的侧壁设有通孔，通孔的位置于填料相配合，函体的侧壁内设有冷却槽。
作为本实用新型的进一步改进，所述的冷却槽是由一个以上的分冷却槽串联组成，冷却槽上设有进水口和出水口，进水口和出水口分别设置于位于函体两端的分冷却槽上。
作为本实用新型的进一步改进，所述的压板的内侧设有防尘圈。
本实用新型的防爆填料函，其在填料的底部增设弹簧，使填料的受力更加均匀，有效的调节填料预压力，使得填料不易被损坏;其函体外壁增设的冷却槽，可以连接外部循环水，使填料函能够适应高温环境;在填料与函体之间增设防腐内套，能够保护填料，避免填料受到腐蚀性介质的侵蚀，进而增长填料的使用寿命。
防爆填料函安装步骤及注意事项
一、根据配电箱接线的需要，剥去合适电缆长度外护套，露出铠装金属层。
二、留取适当长度的铠装切除多余部分，对电缆进行处理。
三、将处理好的电缆依次穿过零件
四、金属铠装部分穿过翻出，以做电缆的接地处理。
五、将配套的SG-100二种填料原料混合调成所需的填料，然后将填 料加到电缆芯线的间隙中及芯线周围，使其尺寸接近于零件2的内径，同时零件3的空腔中也加入适量填料。
六.、将零件3的锥件插入到铠装内
七、.将零件1拧在配电箱的入口孔上。
八、.防爆填料函安装完毕后应保证填料套内充满填料，无气泡等现象，以免影响其性能。
注意：
1.穿线操作时应注意，不要损伤电缆的护套。
2.填料前应将电缆擦净，填料后零件上多余填料擦净。
螺牙规格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT锥形螺牙。

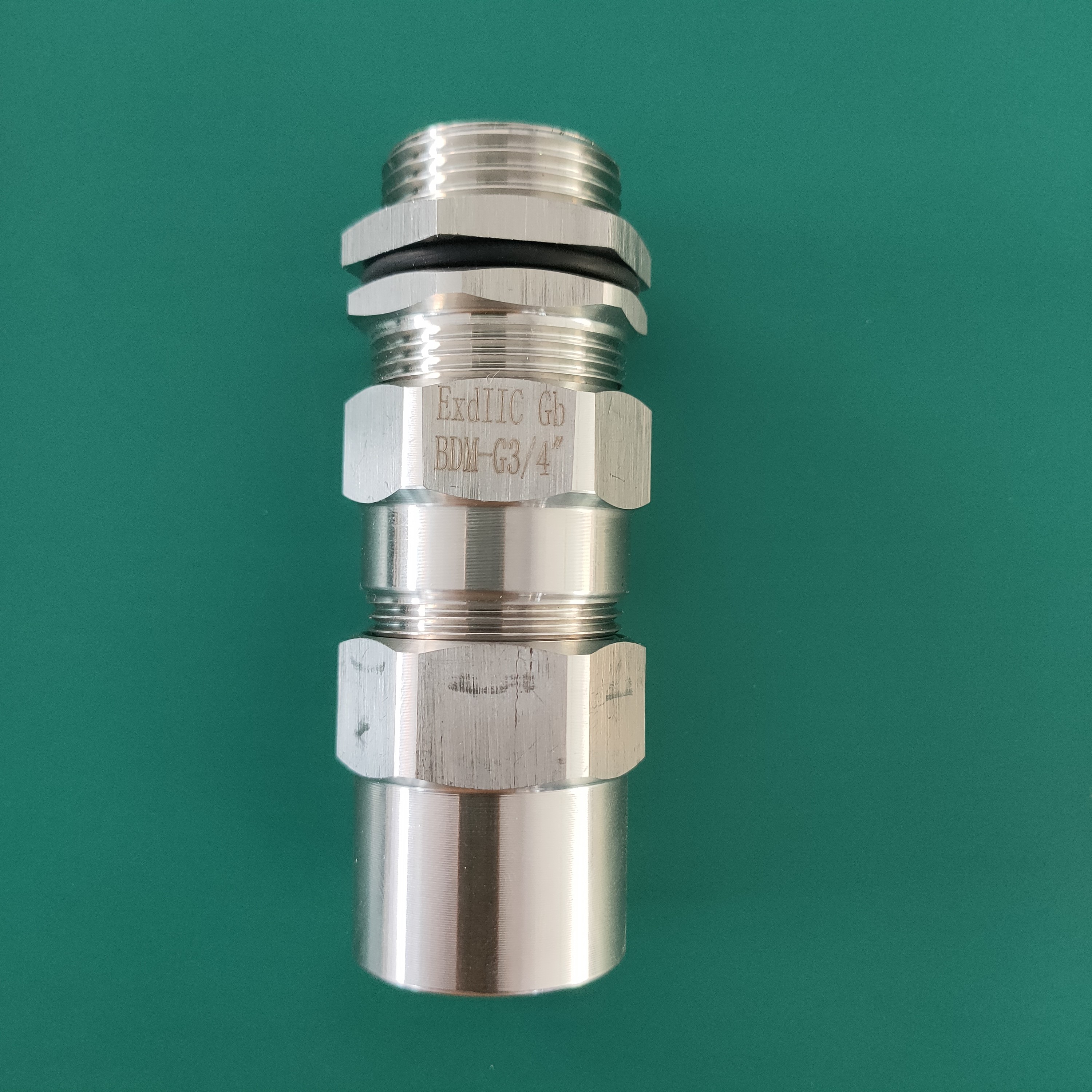

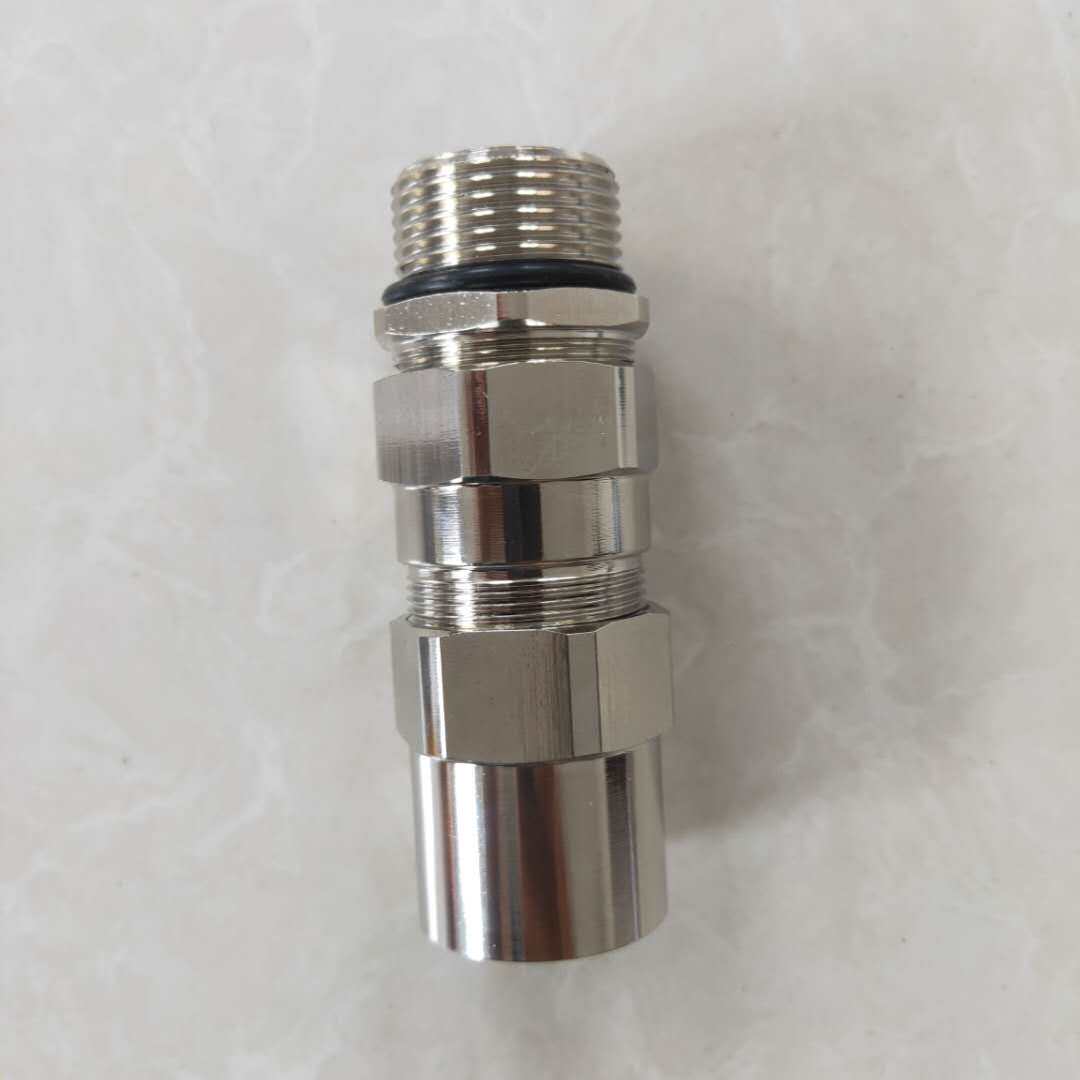

产品说明：本款不锈钢铠装防爆填料函采用优质304不锈钢原材料配合先进数控机床精加工制成，内置隔爆衬套和铠装电缆卡环，防爆功能特强，适合各类钢带，钢丝铠装电缆。电缆锁紧采用填料密封，防护性能好.具有快捷安装，安全可靠，防护性能好，防爆性能优越等特点，另抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂，。
防护等级 ：在规定的卡口范围内，并使用密封圈旋紧迫紧头，达到IP65-10Bar
工作温度 ：-40℃~+120℃短时可达+150℃
使用方法：先将铠装电缆外层剪开，然后固定在铠装电缆卡环上，最后旋紧迫紧螺帽即可。
适用场所 ：1区.2区危险场所及IIA.IIB.IIC类爆炸性气体环境。
|
公制铠装防爆填料函 |
|||||
|
螺牙规格 |
产品编码 |
电缆范围 |
螺纹长度 |
钢带厚度 |
|
|
公制 |
(mm) |
L(mm) |
min |
max |
|
|
M20 |
EXd14-M20g |
6.1～14.0 |
12 |
0.1 |
0.4 |
|
EXd17-M20g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
M25 |
EXd16-M25g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-M25g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
M32 |
EXd25-M32g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-M32g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
M40 |
EXd30-M40g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-M40g |
26～42 |
16 |
0.1 |
0.8 |
|
|
M50 |
EXd35-M50g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-M50g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
M63 |
EXd45-M63g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd45-M63g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
M75 |
EXd55-M75g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-M75g |
57～74 |
19 |
0.3 |
0.81 |
|
|
M100 |
EXd72-M100g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-M100g |
60.4～79 |
19 |
0.3 |
0.81 |
|
|
EXd93-M100g |
76～93 |
19 |
0.3 |
0.94 |
|
|
英制铠装防爆填料函 |
|||||
|
螺牙规格 |
产品编码 |
电缆范围 |
螺纹长度 |
钢带最大厚度 |
|
|
英制 |
(mm) |
L(mm) |
min |
max |
|
|
G1/2 |
EXd13-G1/2g |
6.1～13.4 |
12 |
0.1 |
0.4 |
|
EXd17-G1/2g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
G3/4 |
EXd16-G-3/4g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-G-3/4g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
G 1" |
EXd25-G1g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-G1g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
G1 1/4 |
EXd-G30-1-1/4g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-G-1-1/4g |
26～42 |
16 |
0.1 |
0.8 |
|
|
G1 1/2 |
EXd35-G-1-1/2g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-G1-1/2g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
G 2" |
EXd45-G2g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd62-G2g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
G2 1/2 |
EXd55-G2-1/2g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-G2-1/2g |
57～74 |
19 |
0.3 |
0.81 |
|
|
G 3" |
EXd72-G3g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-G3g |
60.478.5 |
19 |
0.3 |
0.81 |
|
|
EXd93-G3g |
76～93 |
19 |
0.3 |
0.94 |
|
|
G 4" |
EXd93-G4g |
76～93 |
19 |
0.3 |
0.936 |
|
美制铠装防爆填料函 |
|||||
|
螺牙规格 |
产品编码 |
电缆范围 |
螺纹长度 |
钢带最大厚度 |
|
|
英制 |
(mm) |
L(mm) |
min |
max |
|
|
NPT1/2 |
EXd13-NPT1/2g |
6.1～13.4 |
12 |
0.1 |
0.4 |
|
EXd17-NPT1/2g |
9.5～17 |
12 |
0.1 |
0.4 |
|
|
NPT3/4 |
EXd16-NPT-3/4g |
9.5～15.9 |
12 |
0.1 |
0.4 |
|
EXd29-NPT-3/4g |
18.7～29 |
16 |
0.1 |
0.7 |
|
|
NPT 1" |
EXd25-NPT1g |
18.7～25 |
16 |
0.1 |
0.7 |
|
EXd35-NPT1g |
22.9～35 |
16 |
0.1 |
0.7 |
|
|
NPT1 1/4 |
EXd-NPT30-1-1/4g |
22.9～30 |
16 |
0.1 |
0.7 |
|
EXd42-NPT-1-1/4g |
26～42 |
16 |
0.1 |
0.8 |
|
|
NPT1 1/2 |
EXd35-NPT-1-1/2g |
26～35 |
17 |
0.2 |
0.8 |
|
EXd48-NPT1-1/2g |
35.5～48 |
17 |
0.2 |
0.63 |
|
|
NPT 2" |
EXd45-NPT2g |
35.5～45 |
17 |
0.2 |
0.63 |
|
EXd62-NPT2g |
45.6～62 |
17 |
0.2 |
0.63 |
|
|
NPT2 1/2 |
EXd55-NPT2-1/2g |
45.6～55 |
19 |
0.3 |
0.63 |
|
EXd74-NPT2-1/2g |
57～74 |
19 |
0.3 |
0.81 |
|
|
NPT 3" |
EXd72-NPT3g |
57～72.1 |
19 |
0.3 |
0.81 |
|
EXd79-NPT3g |
60.478.5 |
19 |
0.3 |
0.81 |
|
|
EXd93-NPT3g |
76～93 |
19 |
0.3 |
0.94 |
|
|
NPT 4" |
EXd93-NPT4g |
76～93 |
19 |
0.3 |
0.936 |
防爆填料函和防爆格兰头区别
防爆电缆填料函使用在隔爆型上的;防爆格兰我们叫防爆电缆接头属于增安型
